एक अच्छी तरह से डिज़ाइन किए गए माउंटिंग सिस्टम में केवल रेल और क्लैंप के अलावा और भी बहुत कुछ शामिल होता है। प्रत्येक सहायक उपकरण पैनलों को सुरक्षित करने, थर्मल मूवमेंट को प्रबंधित करने, विद्युत निरंतरता बनाए रखने और छत की सतह की सुरक्षा करने में एक विशिष्ट भूमिका निभाता है। नीचे वाईएस स्टील के सबसे महत्वपूर्ण सौर माउंटिंग सहायक उपकरण का विवरण दिया गया है।
पीवी मॉड्यूल के लिए रेलें प्राथमिक क्षैतिज या ऊर्ध्वाधर समर्थन संरचना बनाती हैं। वाईएस स्टील स्पष्ट या काले एनोडाइज्ड फिनिश के साथ 6005-टी5 और 6063-टी6 मिश्र धातुओं में एक्सट्रूडेड एल्यूमीनियम रेल प्रदान करता है। चैनल स्लाइडिंग नट या टी-बोल्ट स्वीकार करते हैं, जिससे इंस्टॉलर ड्रिलिंग के बिना रेल के साथ कहीं भी क्लैंप लगा सकते हैं। मानक लंबाई में 2.1 मीटर, 3.3 मीटर, 4.2 मीटर और 6.0 मीटर शामिल हैं, अनुरोध पर कस्टम कटिंग उपलब्ध है। प्रत्येक रेल प्रोफ़ाइल को हल्के डिज़ाइन को बनाए रखते हुए लोड के तहत विक्षेपण को कम करने के लिए इंजीनियर किया गया है जो शिपिंग और हैंडलिंग लागत को कम करता है।
वाईएस स्टील रेल के प्रमुख लाभों में एकीकृत तार प्रबंधन चैनल, पूर्व-चिह्नित माप गाइड और अंत कैप शामिल हैं जो तेज किनारों से रक्षा करते हैं। शीर्ष चैनल अधिकांश मध्य और अंत क्लैंप के साथ संगत है, जबकि निचला चैनल एल-फीट, स्प्लिस और ग्राउंड लग्स को स्वीकार करता है। उच्च संक्षारण तटीय क्षेत्रों के लिए, वाईएस स्टील न्यूनतम 15-माइक्रोन कोटिंग मोटाई के साथ समुद्री-ग्रेड एनोडाइजिंग प्रदान करता है।
मध्य क्लैंप पैनलों के बीच फ्रेम किनारों को पकड़कर दो आसन्न मॉड्यूल को सुरक्षित करते हैं। अंत क्लैंप प्रत्येक पंक्ति में सबसे बाहरी मॉड्यूल को पकड़ते हैं। वाईएस स्टील स्टेनलेस स्टील हार्डवेयर के साथ एक्सट्रूडेड एल्यूमीनियम से दोनों प्रकार का निर्माण करती है। रेल और मॉड्यूल फ्रेम सौंदर्यशास्त्र से मेल खाने के लिए क्लैंप बॉडी चांदी या काले रंग में उपलब्ध हैं। समायोज्य शीर्ष प्लेटें 30 मिमी से 50 मिमी तक फ्रेम की मोटाई को समायोजित करती हैं, जो अधिकांश मुख्यधारा पीवी मॉड्यूल को कवर करती हैं।
प्रत्येक मध्य क्लैंप में एक पूर्व-इकट्ठे टी-बोल्ट, फ्लैट वॉशर, स्प्रिंग वॉशर और हेक्स नट शामिल हैं। टी-बोल्ट रेल चैनल में स्लाइड करता है और अपनी जगह पर लॉक करने के लिए 90 डिग्री घूमता है। यह डिज़ाइन एक-व्यक्ति को स्थापना की अनुमति देता है और छत पर हार्डवेयर गिरने की संभावना को कम करता है। क्लैम्पिंग सतह में एक दाँतेदार किनारा होता है जो रेल अक्ष के साथ थर्मल विस्तार की अनुमति देते हुए एक सुरक्षित यांत्रिक बंधन के लिए मॉड्यूल फ्रेम में काटता है।

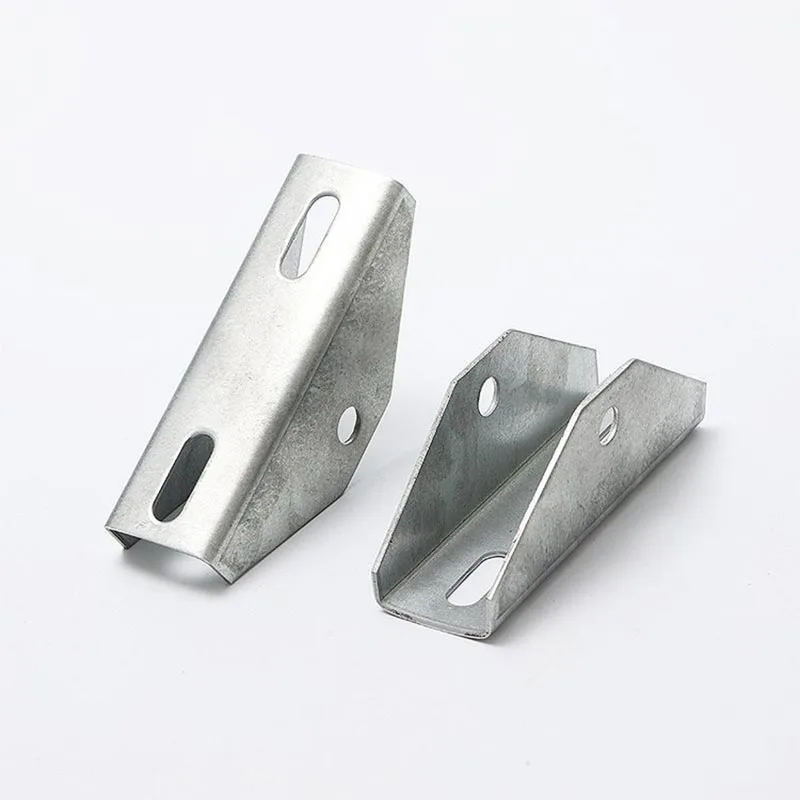

छत के अटैचमेंट रेल सिस्टम को भवन संरचना से जोड़ते हैं। वाईएस स्टील विभिन्न प्रकार की छतों के लिए एल-फीट, स्टैंडऑफ़, मिनी-रेल और टिल्ट लेग प्रदान करता है। एल-फीट का उपयोग आमतौर पर पक्की तख़्ती वाली छतों पर किया जाता है जहां लैग बोल्ट सीधे राफ्टरों में प्रवेश करते हैं। एल-फुट बेस में एम8 या 5/16-इंच लैग स्क्रू के लिए पूर्व-ड्रिल किए गए छेद शामिल हैं, जबकि ऊर्ध्वाधर निकला हुआ किनारा रेल चैनल पर बोल्ट करता है। हवा के प्रवाह को बेहतर बनाने और थर्मल मूवमेंट की अनुमति देने के लिए स्टैंडऑफ़ रेल को छत की सतह से ऊपर उठाते हैं।
मेटल ट्रैपेज़ॉइडल छतों के लिए, वाईएस स्टील ईपीडीएम रबर वॉशर के साथ सेल्फ-ड्रिलिंग स्क्रू अटैचमेंट प्रदान करता है जो प्रवेश को सील कर देता है। खड़ी सीम छतों में गैर-मर्मज्ञ क्लैंप का उपयोग किया जाता है जो ड्रिलिंग छेद के बिना सीम प्रोफाइल को पकड़ते हैं। फ्लैट कंक्रीट की छतें 5 से 30 डिग्री तक समायोज्य झुकाव वाले पैरों के साथ बैलेस्टेड सिस्टम का उपयोग करती हैं। लोड आवश्यकताओं और पर्यावरणीय जोखिम के आधार पर सभी छत संलग्नक एल्यूमीनियम या हॉट-डिप गैल्वेनाइज्ड स्टील में उपलब्ध हैं।
ग्राउंडिंग सहायक उपकरण यह सुनिश्चित करते हैं कि पीवी सरणी के सभी धातु हिस्से विद्युत निरंतरता बनाए रखते हैं और गलती धाराओं को सुरक्षित रूप से नष्ट कर देते हैं। वाईएस स्टील ग्राउंडिंग क्लिप को रेल और मॉड्यूल फ्रेम की एनोडाइज्ड परत को छेदने के लिए डिज़ाइन किया गया है, जिससे एक विश्वसनीय धातु-से-धातु बंधन बनता है। इससे अलग तांबे के ग्राउंडिंग तारों की आवश्यकता समाप्त हो जाती है और स्थापना का समय 40 प्रतिशत तक कम हो जाता है।
ग्राउंडिंग लग्स एक सेट स्क्रू या बोल्ट के साथ रेल से जुड़ते हैं और 6 एडब्ल्यूजी से 2 एडब्ल्यूजी तक एक नंगे तांबे के कंडक्टर को स्वीकार करते हैं। लग्स स्टेनलेस स्टील हार्डवेयर के साथ टिनयुक्त तांबे या एल्यूमीनियम से बने होते हैं। रेल स्प्लिस के लिए, वाईएस स्टील स्प्लिस किट प्रदान करता है जो दो रेल खंडों को जोड़ता है और विद्युत निरंतरता बनाए रखता है। सभी ग्राउंडिंग घटक कम-प्रतिरोध बॉन्डिंग के लिए यूएल 2703 और आईईसी 62561 मानकों को पूरा करते हैं।
सौर प्रतिष्ठानों में पानी के रिसाव का सबसे आम स्रोत छत का प्रवेश है। वाईएस स्टील फ्लैशिंग किट में एल्यूमीनियम या स्टेनलेस फ्लैशिंग प्लेट, ईपीडीएम रबर गैसकेट और संपीड़न आस्तीन शामिल हैं जो लैग बोल्ट और छत के हुक के चारों ओर सील करते हैं। फ्लैशिंग को ऊपरी शिंगल कोर्स के नीचे स्लाइड करने के लिए डिज़ाइन किया गया है, जबकि निचला किनारा नीचे के शिंगल को ओवरलैप करता है, जिससे पानी को प्रवेश से दूर निर्देशित किया जाता है।
प्रत्येक फ्लैशिंग किट का नकली बारिश और बर्फ की स्थिति में जल प्रतिरोध के लिए परीक्षण किया जाता है। ईपीडीएम गैस्केट -40 डिग्री सेल्सियस से 120 डिग्री सेल्सियस तक लचीलापन बनाए रखता है, जिससे सभी मौसमों में एक तंग सील सुनिश्चित होती है। सामान्य लैग बोल्ट व्यास और छत हुक रिक्ति से मेल खाने के लिए फ्लैशिंग कई आकारों में उपलब्ध है। टाइल वाली छतों के लिए, वाईएस स्टील टाइल प्रतिस्थापन फ्लैशिंग प्रदान करता है जो घुमावदार और सपाट टाइलों के समोच्च से मेल खाता है।
फास्टनर छोटे हो सकते हैं, लेकिन वे सौर सरणी का पूरा संरचनात्मक भार उठाते हैं। वाईएस स्टील समुद्री वातावरण के लिए ग्रेड ए2-70 और ए4-80 में स्टेनलेस स्टील बोल्ट, नट, वॉशर और टी-बोल्ट की आपूर्ति करता है। कंपन के तहत गैलिंग और ढीलापन को रोकने के लिए सभी थ्रेडेड फास्टनरों को एंटी-सीज़ कोटिंग या पहले से लागू थ्रेड-लॉकिंग कंपाउंड के साथ आपूर्ति की जाती है।
बोल्ट का आकार M6 से M12 तक होता है, जिसकी लंबाई 16 मिमी से 60 मिमी तक होती है। रेल चैनल की चौड़ाई से मेल खाने के लिए टी-बोल्ट एम8 और एम10 में उपलब्ध हैं। हेक्स नट और फ्लैंज नट में दाँतेदार चेहरे शामिल होते हैं जो कंपन को ढीला करने का विरोध करते हैं। वॉशर में फ्लैट, स्प्रिंग और ईपीडीएम-बॉन्ड सीलिंग प्रकार शामिल हैं। प्रत्येक फास्टनर लॉट का उसके सामग्री प्रमाणपत्र से पता लगाया जा सकता है, जिससे लगातार तन्य शक्ति और संक्षारण प्रतिरोध सुनिश्चित होता है।
उचित केबल प्रबंधन तारों को तेज रेल किनारों के खिलाफ रगड़ने से रोकता है और सरणी को साफ रखता है। वाईएस स्टील केबल क्लिप रेल चैनल में जुड़ जाते हैं और पीवी केबल को सुरक्षित रूप से पकड़ लेते हैं। क्लिप यूवी-स्थिर नायलॉन या एल्यूमीनियम से बने होते हैं और 4 मिमी से 8 मिमी तक केबल व्यास स्वीकार करते हैं। रेल के साथ चलने वाले बंडलों के लिए स्टेनलेस स्टील ज़िप संबंध और किनारे-सुरक्षा आस्तीन भी उपलब्ध हैं।
डीसी होम रन को रूट करने के लिए रेल के साथ-साथ केबल ट्रे और नाली स्थापित की जा सकती हैं। वाईएस स्टील क्लिप-ऑन ट्रे प्रदान करता है जिसके लिए किसी उपकरण की आवश्यकता नहीं होती है और इसे इंस्टॉलेशन के दौरान दोबारा लगाया जा सकता है। सभी केबल प्रबंधन सहायक उपकरण बाहरी यूवी जोखिम के लिए रेट किए गए हैं और -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस के तापमान में काम करते हैं।
नीचे दी गई तालिकाएँ वाईएस स्टील सोलर माउंटिंग एक्सेसरीज़ के लिए विशिष्ट तकनीकी डेटा प्रदान करती हैं। अपने प्रोजेक्ट विनिर्देशों और स्थानीय बिल्डिंग कोड के साथ संगतता सत्यापित करने के लिए इन मापदंडों का उपयोग करें।
| सहायक प्रकार | सामग्री | सतही समापन | कोटिंग की मोटाई | संक्षारण प्रतिरोध |
|---|---|---|---|---|
| एल्यूमिनियम रेल | 6005-टी5 या 6063-टी6 | साफ़ या काला एनोडाइज्ड | 15-20 माइक्रोन | 1,000+ घंटे नमक स्प्रे |
| मध्य/अंत क्लैंप | एल्यूमिनियम 6005-टी5 | एनोडाइज्ड सिल्वर या काला | 12-15 माइक्रोन | 1,000+ घंटे नमक स्प्रे |
| एल-फुट / स्टैंडऑफ़ | एल्यूमिनियम 6061-टी6 या एचडीजी स्टील | एनोडाइज्ड/हॉट-डिप गैल्वेनाइज्ड | 70-85 माइक्रोन (एचडीजी) | 1,500+ घंटे नमक स्प्रे |
| ग्राउंडिंग लूग | डिब्बाबंद तांबा/एल्यूमीनियम | टिन चढ़ाना | 5-8 माइक्रोन | समुद्री ग्रेड |
| चमकती प्लेट | एल्यूमिनियम 3003 या स्टेनलेस 304 | मिल फिनिश या बेक्ड इनेमल | 0.8-1.2 मिमी शीट | यूवी और पानी प्रतिरोधी |
| बोल्ट/नट/वॉशर | स्टेनलेस स्टील A2-70 / A4-80 | निष्क्रिय | एन/ए | उत्कृष्ट, नमक स्प्रे का परीक्षण किया गया |
| केबल क्लिप | यूवी-स्थिर नायलॉन PA66 या एल्यूमीनियम | काला/प्राकृतिक | एन/ए | आउटडोर यूवी रेटेड |
| पैरामीटर | वाईएस स्टील स्टैंडर्ड | परीक्षण मानक | विशिष्ट मूल्य |
|---|---|---|---|
| रेल उपज शक्ति | ≥ 240 एमपीए | एएसटीएम बी221 | 260-280 एमपीए |
| रेल परम तन्य शक्ति | ≥ 260 एमपीए | एएसटीएम बी221 | 290-310 एमपीए |
| मध्य क्लैंप क्लैंपिंग बल | ≥ 1,200 एन | यूएल 2703 | 1,500-1,800 एन |
| अंत क्लैंप पुल-आउट बल | ≥ 1,000 एन | यूएल 2703 | 1,300-1,600 एन |
| ग्राउंडिंग प्रतिरोध | ≤ 0.1 ओम | यूएल 2703 | 0.02-0.05 ओम |
| फास्टनर टॉर्क (M8) | 14-16 एन·एम | आईएसओ 898-1 | 15 एनएम अनुशंसित |
| तापमान रेंज आपरेट करना | -40°C से +85°C | आईईसी 61215 | थर्मल साइक्लिंग पास की |
| पवन भार रेटिंग | 60 मी/से. तक | एएससीई 7-16 | परियोजना विशेष |
| बर्फ भार रेटिंग | 5.4 केपीए तक | एएससीई 7-16 | परियोजना विशेष |
| सहायक | उपलब्ध आकार | संगत रेल | संगत मॉड्यूल फ़्रेम | प्रति 100 पीसी वजन |
|---|---|---|---|---|
| एल्यूमिनियम रेल | 2.1 मीटर / 3.3 मीटर / 4.2 मीटर / 6.0 मीटर | वाईएस35, वाईएस40, वाईएस50 | कोई मानक प्रोफ़ाइल | 115-330 किग्रा |
| मध्य दबाना | 30-35 मिमी, 35-40 मिमी, 40-50 मिमी | वाईएस35, वाईएस40, वाईएस50 | 30-50 मिमी फ्रेम मोटाई | 4.5-6.2 किग्रा |
| अंत दबाना | 30-35 मिमी, 35-40 मिमी, 40-50 मिमी | वाईएस35, वाईएस40, वाईएस50 | 30-50 मिमी फ्रेम मोटाई | 3.8-5.5 किग्रा |
| एल-फुट | 40x40 मिमी, 50x50 मिमी, 60x40 मिमी | वाईएस35, वाईएस40, वाईएस50 | एन/ए | 9.0-15.0 किग्रा |
| ग्राउंडिंग लूग | 6-2 AWG तार | वाईएस35, वाईएस40, वाईएस50 | एन/ए | 1.8-2.5 किग्रा |
| चमकती किट | 150x150 मिमी, 200x200 मिमी, 250x250 मिमी | एन/ए | एन/ए | 7.0-11.0 किग्रा |
| टी बोल्ट | M8x25, M8x35, M10x30, M10x40 | वाईएस35, वाईएस40, वाईएस50 | एन/ए | 1.2-2.0 किग्रा |
सभी आयामी डेटा एल्यूमीनियम एक्सट्रूज़न के लिए ±0.5 मिमी और मशीनीकृत घटकों के लिए ±0.3 मिमी की मानक विनिर्माण सहनशीलता के अधीन है। वाईएस स्टील अनुरोध पर प्रत्येक सहायक उपकरण के लिए पूर्ण आयामी चित्र और 3डी सीएडी फ़ाइलें प्रदान करता है।
सही सहायक उपकरण का चयन छत के प्रकार, मॉड्यूल आयाम, स्थानीय हवा और बर्फ भार और आवश्यक ग्राउंडिंग विधि पर निर्भर करता है। एक व्यवस्थित चयन प्रक्रिया फ़ील्ड त्रुटियों को कम करती है और यह सुनिश्चित करती है कि सिस्टम निरीक्षण को सुचारू रूप से पूरा कर सके।
वाईएस स्टील प्रत्येक प्रोजेक्ट के लिए निःशुल्क प्री-सेल्स इंजीनियरिंग समीक्षा प्रदान करता है। अपनी मॉड्यूल डेटाशीट, छत योजना और स्थानीय पवन/बर्फ क्षेत्र भेजें, और टीम सही सौर माउंटिंग सहायक उपकरण के साथ सामग्री का पूरा बिल वापस कर देगी।
गलत तरीके से स्थापित किए जाने पर सर्वोत्तम सहायक उपकरण भी विफल हो सकते हैं। एक सुरक्षित और दीर्घकालिक प्रणाली सुनिश्चित करने के लिए इन सर्वोत्तम प्रथाओं का पालन करें।
वाईएस स्टील में प्रत्येक सहायक किट के साथ एक मुद्रित इंस्टॉलेशन मैनुअल शामिल है। मैनुअल में टॉर्क टेबल, रिक्ति अनुशंसाएं और चरण-दर-चरण आरेख शामिल हैं। फ़ील्ड तकनीशियनों के लिए डिजिटल प्रतियां वाईएस स्टील वेबसाइट पर उपलब्ध हैं।
प्रश्न: सोलर माउंटिंग एक्सेसरीज में मिड क्लैंप और एंड क्लैंप के बीच क्या अंतर है?
ए:मध्य क्लैंप दो आसन्न सौर पैनलों के बीच बैठते हैं और दोनों पैनल फ़्रेमों को एक साथ पकड़ते हैं। उनके पास एक सममित क्लैम्पिंग जबड़ा होता है जो दोनों तरफ दबाव डालता है। अंत क्लैंप एक पंक्ति में सबसे बाहरी पैनल को सुरक्षित करते हैं और इसमें केवल एक क्लैंपिंग सतह होती है जबकि दूसरी तरफ बोल्ट या रेल में स्लाइड होती है। अंतिम क्लैंप को उच्च पवन उत्थान बलों का विरोध करना चाहिए क्योंकि वे सरणी के मुक्त किनारे को पकड़ते हैं। वाईएस स्टील के मध्य और अंत क्लैंप का परीक्षण एक ही संरचनात्मक मानक पर किया जाता है, लेकिन यांत्रिक भार पथ भिन्न होता है। हमेशा प्रत्येक रेल अनुभाग की शुरुआत और अंत में अंत क्लैंप स्थापित करें और पैनलों के बीच मध्य क्लैंप का उपयोग करें।
प्रश्न: क्या वाईएस स्टील सोलर माउंटिंग एक्सेसरीज़ का उपयोग पक्की और सपाट दोनों छतों पर किया जा सकता है?
ए:हाँ। रेल और क्लैंप प्रणाली सार्वभौमिक है और किसी भी प्रकार की छत पर काम करती है। अंतर छत को जोड़ने की विधि में है। पक्की तख़्ती या टाइल वाली छतों के लिए, वाईएस स्टील फ्लैशिंग और लैग बोल्ट या टाइल हुक के साथ एल-फीट प्रदान करता है। सपाट छतों के लिए, समान रेल और क्लैंप समायोज्य झुकाव वाले पैरों या बैलेस्टेड ब्रैकेट पर लगाए जाते हैं। धातु समलम्बाकार छतों के लिए, ईपीडीएम वॉशर के साथ स्व-ड्रिलिंग स्क्रू एल-फीट को सीधे धातु शीट पर सुरक्षित करते हैं। खड़ी सीम छतों के लिए, गैर-मर्मज्ञ सीम क्लैंप ड्रिलिंग के बिना रेल को पकड़ते हैं। मुख्य सौर माउंटिंग सहायक उपकरण जैसे रेल, मिड क्लैंप, एंड क्लैंप और ग्राउंडिंग लग्स सभी प्रकार की छतों पर समान रहते हैं।
प्रश्न: मुझे कैसे पता चलेगा कि कौन सी रेल प्रोफ़ाइल मेरे प्रोजेक्ट के लिए सही है?
ए:रेल प्रोफ़ाइल छत के जुड़ाव और स्थानीय हवा और बर्फ भार के बीच की दूरी पर निर्भर करती है। लंबे स्पैन के लिए विक्षेपण को सीमित करने के लिए उच्च जड़त्व आघूर्ण वाली लंबी रेल की आवश्यकता होती है। YS स्टील YS35 प्रोफ़ाइल मध्यम भार वाले क्षेत्रों में 1.2 मीटर तक के विस्तार के लिए उपयुक्त है। YS40 प्रोफ़ाइल का हैंडल 1.8 मीटर तक फैला है और यह आवासीय और वाणिज्यिक परियोजनाओं के लिए सबसे आम पसंद है। YS50 प्रोफ़ाइल का उपयोग 1.8 मीटर से अधिक या भारी बर्फ वाले क्षेत्रों में किया जाता है। वाईएस स्टील लोड टेबल प्रदान करता है जो विभिन्न डिज़ाइन दबावों के तहत प्रत्येक प्रोफ़ाइल के लिए अधिकतम स्वीकार्य अवधि दिखाता है। विशिष्ट अनुशंसा प्राप्त करने के लिए अपना प्रोजेक्ट साइट पता और सरणी लेआउट भेजें।
प्रश्न: क्या वाईएस स्टील ग्राउंडिंग क्लिप अतिरिक्त तांबे के तार के बिना यूएल 2703 अनुपालन के लिए पर्याप्त हैं?
ए:हां, जब रेल, क्लैंप और ग्राउंडिंग क्लिप सहित संपूर्ण माउंटिंग सिस्टम को एकल यूएल 2703 प्रमाणित असेंबली के रूप में सूचीबद्ध किया जाता है, तो एकीकृत बॉन्डिंग पथ पर्याप्त होता है। ग्राउंडिंग क्लिप रेल और मॉड्यूल फ्रेम दोनों पर एनोडाइज्ड कोटिंग को छेदते हैं, जिससे कम प्रतिरोध वाला विद्युत बंधन बनता है। अधिकांश न्यायक्षेत्रों में मॉड्यूल बॉन्डिंग के लिए अलग तांबे के तार या ग्राउंडिंग लग की आवश्यकता नहीं होती है। हालाँकि, सिस्टम को अभी भी एक रेल से मुख्य ग्राउंडिंग इलेक्ट्रोड कंडक्टर तक सीधे कनेक्शन की आवश्यकता होती है। वाईएस स्टील यूएल 2703 लिस्टिंग दस्तावेज़ और इंस्टॉलेशन निर्देश प्रदान करता है जिनका प्रमाणीकरण बनाए रखने के लिए सटीक रूप से पालन किया जाना चाहिए। यदि आप विभिन्न निर्माताओं के घटकों को मिलाते हैं, तो UL 2703 सूची लागू नहीं हो सकती है, और आपको पारंपरिक ग्राउंडिंग तार की आवश्यकता होगी।
