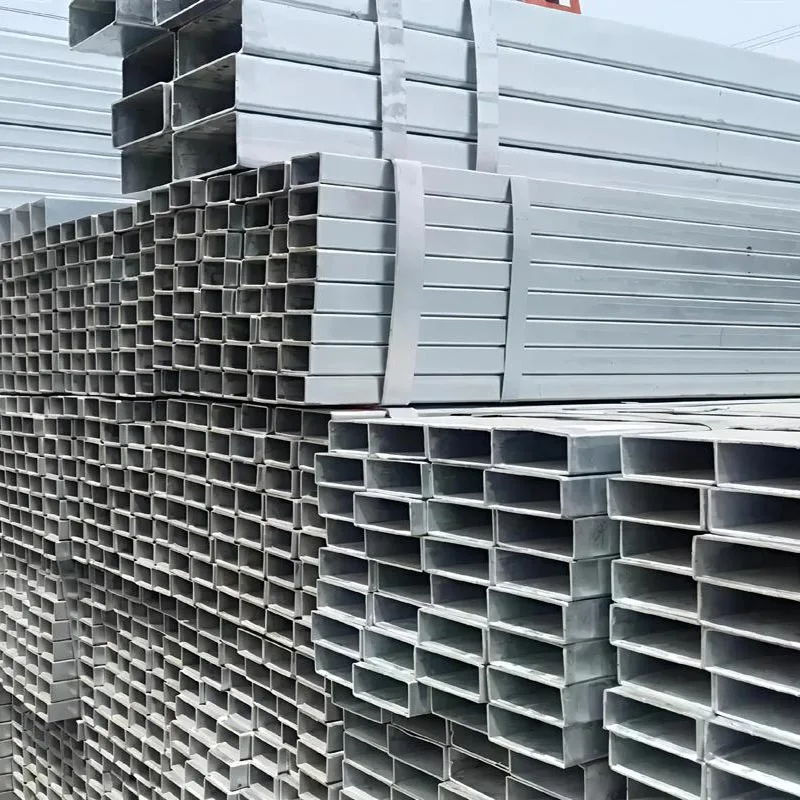

वाईएस स्टीलउच्च-आवृत्ति विद्युत प्रतिरोध वेल्डिंग के माध्यम से हॉट-रोल्ड या कोल्ड-रोल्ड स्टील स्ट्रिप से स्क्वायर और आयताकार ट्यूब बनाती है, जिसे ईआरडब्ल्यू भी कहा जाता है। पट्टी को धीरे-धीरे गोल आकार में बनाया जाता है, अनुदैर्ध्य रूप से वेल्ड किया जाता है, फिर चौकोर या आयताकार ज्यामिति में बदल दिया जाता है। यह प्रक्रिया तंग कोने वाली प्रोफाइल और विश्वसनीय वेल्ड अखंडता के साथ एक सुसंगत क्रॉस-सेक्शन उत्पन्न करती है। मोटी दीवार वाले खंडों या विशेष यांत्रिक आवश्यकताओं के लिए, YS स्टील EN 10210 को निर्मित गर्म-तैयार वर्गाकार और आयताकार खोखले खंडों की भी आपूर्ति करता है।
वाईएस स्टील की उत्पादन लाइन में अनकॉइलिंग, लेवलिंग, एज कंडीशनिंग, फॉर्मिंग, हाई-फ़्रीक्वेंसी वेल्डिंग, साइज़िंग, स्ट्रेटनिंग, कटिंग और अंतिम निरीक्षण शामिल है। वेल्ड सीम को ऑनलाइन एड़ी वर्तमान परीक्षण और, महत्वपूर्ण अनुप्रयोगों के लिए, अल्ट्रासोनिक परीक्षण के अधीन किया जाता है। बाहरी आयाम, दीवार की मोटाई, कोने की त्रिज्या और सीधापन निर्दिष्ट सहनशीलता को पूरा करने के लिए कई स्टेशनों पर आयामी जांच की जाती है।
वर्गाकार और आयताकार स्टील ट्यूब के प्रत्येक बैच का पता उसके हीट नंबर और मूल मिल प्रमाणपत्र से लगाया जा सकता है। YS STEEL अनुरोध पर EN 10204 3.1 या 3.2 प्रमाणन प्रदान करता है, साथ ही आवश्यकता पड़ने पर SGS, BV, या TUV द्वारा तृतीय-पक्ष निरीक्षण भी प्रदान करता है। दस्तावेज़ीकरण का यह स्तर संरचनात्मक इंजीनियरों, कोड निरीक्षकों और परियोजना मालिकों के लिए मायने रखता है जिन्हें पूर्ण सामग्री जवाबदेही की आवश्यकता होती है।
वाईएस स्टील व्यापक आयामी रेंज में वर्गाकार और आयताकार स्टील ट्यूब का स्टॉक और उत्पादन करता है। मानक उत्पाद मापदंडों में निम्नलिखित विकल्प शामिल हैं:
उत्तर अमेरिकी परियोजनाओं के लिए इंच-आधारित आकार भी उपलब्ध हैं, जिनमें सामान्य आयाम जैसे 1/2" x 1/2", 1" x 1", 2" x 2", 3" x 3", 4" x 4", और बड़े आयताकार खंड जैसे 6" x 4" और 8" x 4" शामिल हैं। वाईएस स्टील जहां लागू हो एसएच 10, एसएच 40 और एसएच 80 सहित शाही दीवार की मोटाई के शेड्यूल से मेल खा सकता है।
सामग्री मानक का चयन किसी दिए गए अनुप्रयोग के लिए यांत्रिक गुणों, रासायनिक संरचना और उपयुक्तता को सीधे प्रभावित करता है। नीचे दी गई तालिका वर्गाकार और आयताकार ट्यूबों के लिए वाईएस स्टील द्वारा आपूर्ति किए गए सबसे सामान्य मानकों का सारांश प्रस्तुत करती है।
| मानक | विशिष्ट स्टील ग्रेड | सामान्य अनुप्रयोग |
|---|---|---|
| एएसटीएम ए500 | ग्रेड ए, ग्रेड बी, ग्रेड सी, ग्रेड डी | संरचनात्मक स्तंभ, भवन फ़्रेम, पुल, साइन सपोर्ट, सामान्य निर्माण |
| एएसटीएम ए513 | एमटी1020, एमटी1025, एमटी1030, एमटी1040 | मैकेनिकल ट्यूबिंग, ऑटोमोटिव घटक, फर्नीचर, कृषि उपकरण |
| एएसटीएम ए847 | एएसटीएम ए847 | उजागर वास्तुशिल्प और संरचनात्मक अनुप्रयोगों के लिए अपक्षय स्टील ट्यूब |
| एन 10219 | S235JRH, S275J0H, S355J2H | यूरोपीय परियोजनाओं के लिए शीत-निर्मित वेल्डेड संरचनात्मक खोखले खंड |
| एन 10210 | S235JRH, S275J0H, S355J2H | बेहतर कठोरता के साथ गर्म-तैयार संरचनात्मक खोखले खंड |
| जेआईएस जी3466 | एसटीकेआर400, एसटीकेआर490 | जापानी और एशियाई बाज़ारों के लिए सामान्य संरचनात्मक अनुप्रयोग |
| जीबी/टी 6728 | Q195, Q235, Q345 | घरेलू और निर्यात उपयोग के लिए चीनी मानक संरचनात्मक खोखले अनुभाग |
वाईएस स्टील एक हीट में एएसटीएम और ईएन आवश्यकताओं को पूरा करने के लिए दोहरे प्रमाणित सामग्री की आपूर्ति भी कर सकता है, जो अंतरराष्ट्रीय परियोजनाओं के लिए उपयोगी है जिन्हें कई कोड क्षेत्राधिकारों को पूरा करना होगा।
वर्गाकार और आयताकार ट्यूबों के लिए आयामी सटीकता सबसे महत्वपूर्ण कारकों में से एक है क्योंकि अंतिम उपयोगकर्ता अक्सर सपाट सतहों पर सीधे वेल्ड, ड्रिल या बोल्ट लगाते हैं। वाईएस स्टील प्रासंगिक मानक के अनुसार निम्नलिखित सामान्य सहनशीलता लागू करता है। महत्वपूर्ण अनुप्रयोगों के लिए कड़ी सहनशीलता पर सहमति व्यक्त की जा सकती है।
| पैरामीटर | सहनशीलता सीमा |
|---|---|
| बाहरी आयाम (साइड की लंबाई) | नाममात्र आयाम का ±0.5%, आमतौर पर आकार के आधार पर ±0.25 मिमी से ±1.0 मिमी |
| दीवार की मोटाई | 5 मिमी से कम दीवार की मोटाई के लिए ±10%; 5 मिमी से 15 मिमी की दीवार मोटाई के लिए ±0.5 मिमी; मोटी दीवारों के लिए ±8% |
| कोने की त्रिज्या | निर्माण विधि और मानक के आधार पर, दीवार की मोटाई 1.5 से 3.0 गुना |
| सीधा | कुल लंबाई का अधिकतम 0.15%, आमतौर पर प्रति 1,000 मिमी 2 मिमी |
| भुजाओं का चौकोर होना | अधिकांश संरचनात्मक अनुभागों के लिए 90° ±1° |
| लंबाई | मानक निश्चित लंबाई ±25 मिमी; अनुरोध पर कस्टम कट लंबाई ±3 मिमी या उससे अधिक सख्त |
| चौकोरपन समाप्त करें | कटे हुए सिरे ट्यूब अक्ष के लंबवत् 2° के भीतर वर्गाकार होते हैं |
वाईएस स्टील वास्तविक समय में इन सहनशीलताओं की निगरानी के लिए उत्पादन के दौरान लेजर माप प्रणाली का उपयोग करता है। प्रत्येक हीट के लिए यादृच्छिक निरीक्षण रिकॉर्ड और संग्रहीत किए जाते हैं, ताकि ग्राहक शिपमेंट से पहले आयामी डेटा की समीक्षा कर सकें।
वर्गाकार और आयताकार स्टील ट्यूब के यांत्रिक गुण मानक और ग्रेड के अनुसार भिन्न होते हैं। नीचे दी गई तालिका वाईएस स्टील द्वारा आपूर्ति किए गए सामान्य संरचनात्मक ग्रेड के लिए विशिष्ट न्यूनतम मान सूचीबद्ध करती है।
| श्रेणी | न्यूनतम उपज शक्ति (एमपीए) | तन्यता ताकत रेंज (एमपीए) | न्यूनतम बढ़ाव (%) |
|---|---|---|---|
| एएसटीएम ए500 ग्रेड बी | 315 | 400 - 480 | 18 |
| एएसटीएम ए500 ग्रेड सी | 345 | 425 - 505 | 18 |
| S235JRH | 235 | 360 - 510 | 24 |
| S275J0H | 275 | 410 - 560 | 20 |
| S355J2H | 355 | 470 - 630 | 20 |
| STKR400 | 245 | 400 - 510 | 23 |
| STKR490 | 325 | 490 - 610 | 19 |
| ए513 एमटी1020 | 205 | 330 - 410 | 20 |
EN 10210 और S355J2H ग्रेड के लिए कम तापमान की कठोरता के लिए प्रभाव परीक्षण उपलब्ध हैं। वाईएस स्टील प्रोजेक्ट द्वारा निर्दिष्ट किए जाने पर 0°C, -20°C, -40°C, या -50°C पर चार्पी वी-नॉच परीक्षण भी कर सकता है।
वाईएस स्टील से वर्गाकार और आयताकार स्टील ट्यूब को विभिन्न वातावरण और परिष्करण आवश्यकताओं के अनुरूप कई सतह स्थितियों के साथ आपूर्ति की जा सकती है।
सतह की स्थिति वेल्डेबिलिटी, पेंट आसंजन और संक्षारण प्रतिरोध को प्रभावित करती है। वाईएस स्टील तकनीकी कर्मचारी इच्छित सेवा वातावरण के लिए सबसे अधिक लागत प्रभावी कोटिंग की सिफारिश कर सकते हैं।
वर्गाकार और आयताकार स्टील ट्यूब का उपयोग उद्योगों की एक विस्तृत श्रृंखला में किया जाता है क्योंकि इसके सपाट किनारे लगाव को सरल बनाते हैं और इसका बंद खंड कोण या चैनल जैसे खुले प्रोफाइल की तुलना में मरोड़ वाले भार का बेहतर प्रतिरोध करता है।
क्योंकि वर्गाकार और आयताकार स्टील ट्यूब प्रकाश-गेज और भारी-दीवार दोनों संस्करणों में उपलब्ध है, यह छोटे यांत्रिक घटकों से लेकर सैकड़ों किलोन्यूटन तक ले जाने वाले प्राथमिक संरचनात्मक सदस्यों तक सब कुछ प्रदान कर सकता है।
प्रश्न: क्या वाईएस स्टील कस्टम कट लंबाई प्रदान कर सकता है?
उत्तर: हाँ. वाईएस स्टील 6 मीटर, 12 मीटर और 5.8 मीटर की मानक यादृच्छिक लंबाई प्रदान करता है, लेकिन अनुभाग आकार और दीवार की मोटाई के आधार पर कस्टम निश्चित लंबाई 0.5 मीटर से 24 मीटर तक उपलब्ध है। मानक संरचनात्मक अनुप्रयोगों के लिए कट-टू-लेंथ सहनशीलता को ±3 मिमी तक नियंत्रित किया जा सकता है और यदि आवश्यक हो तो इसे कड़ा किया जा सकता है। कटिंग के अलावा, वाईएस स्टील ग्राहक विनिर्देशों के अनुसार एंड चैम्फरिंग, ड्रिलिंग, स्लॉटिंग, मेटर कटिंग और बंडल टैगिंग प्रदान करता है। ओईएम खरीदारों के लिए, वाईएस स्टील रेडी-टू-वेल्ड घटकों की आपूर्ति कर सकता है जो ग्राहक सुविधा पर हैंडलिंग और प्रसंस्करण समय को कम करता है।
प्रश्न: कौन से सतही उपचार उपलब्ध हैं?
ए: वाईएस स्टील ब्लैक ऐज़-वेल्डेड, ऑयलयुक्त, हॉट-डिप गैल्वेनाइज्ड, प्री-गैल्वेनाइज्ड, एसिड पिकल्ड और ऑयलयुक्त, पेंटेड और पाउडर-लेपित सतह फिनिश प्रदान करता है। सबसे अच्छा विकल्प सेवा वातावरण, आवश्यक संक्षारण प्रतिरोध और स्थापना के बाद ट्यूब को पेंट किया जाएगा या नहीं पर निर्भर करता है। हॉट-डिप गैल्वनाइजिंग सबसे लंबी आउटडोर सेवा जीवन प्रदान करता है और आमतौर पर सौर संरचनाओं, कृषि उपकरण, रेलिंग और समुद्री वातावरण के लिए निर्दिष्ट किया जाता है। लाइटर गेज और इनडोर अनुप्रयोगों के लिए प्री-गैल्वनाइज्ड ट्यूब अधिक किफायती है। तेलयुक्त या काली फिनिश का उपयोग आमतौर पर तब किया जाता है जब ट्यूब को साइट पर प्राइम या पेंट किया जाएगा, या जब इसे एक बड़ी असेंबली के अंदर एम्बेडेड किया जाएगा।
प्रश्न: वाईएस स्टील वर्गाकार और आयताकार ट्यूब वेल्ड की गुणवत्ता कैसे सुनिश्चित करता है?
ए: वाईएस स्टील निरंतर पैरामीटर निगरानी के साथ उच्च आवृत्ति विद्युत प्रतिरोध वेल्डिंग का उपयोग करता है। वेल्ड अखंडता को ऑनलाइन एड़ी वर्तमान परीक्षण के माध्यम से सत्यापित किया जाता है, और वेल्ड ताकत और लचीलापन की पुष्टि करने के लिए प्रत्येक उत्पादन रन से नमूनों पर विनाशकारी परीक्षण किया जाता है। फ़्लैटनिंग परीक्षण, फ़्लेयर परीक्षण और तन्यता परीक्षण लागू मानक के अनुसार आयोजित किए जाते हैं। महत्वपूर्ण आदेशों के लिए, वाईएस स्टील वेल्ड सीम पर अल्ट्रासोनिक परीक्षण कर सकता है और विस्तृत निरीक्षण रिपोर्ट प्रदान कर सकता है। सभी परीक्षण डेटा मूल हीट नंबर से पता लगाया जा सकता है, और ग्राहक प्रत्येक शिपमेंट के साथ EN 10204 3.1 या 3.2 प्रमाणीकरण का अनुरोध कर सकते हैं।
प्रश्न: न्यूनतम ऑर्डर मात्रा और लीड समय क्या है?
ए: मानक आकार और ग्रेड के लिए, वाईएस स्टील 1 मीट्रिक टन प्रति आकार के ऑर्डर स्वीकार करता है, निर्यात के लिए मिश्रित आकार के कंटेनर लोड ऑर्डर लगभग 25 मीट्रिक टन से शुरू होते हैं। कस्टम आकार या विशेष ग्रेड के लिए, उत्पादन अनुसूची के आधार पर न्यूनतम ऑर्डर मात्रा आम तौर पर 5 से 10 मीट्रिक टन होती है। ऑर्डर की पुष्टि के बाद मानक स्टॉक आइटम के लिए लीड टाइम 7 से 15 दिन है। कस्टम रोलिंग या हॉट-डिप गैल्वनाइजिंग के लिए, उत्पादन लीड समय आमतौर पर 20 से 35 दिन होता है। वाईएस स्टील ऑर्डर की पुष्टि से पहले एक विस्तृत उत्पादन और शिपिंग शेड्यूल प्रदान करता है ताकि खरीदार परियोजना की समयसीमा की सटीक योजना बना सकें।
