स्ट्रक्चरल स्टील प्रोफाइल स्ट्रक्चरल स्टील ग्रेड से निर्मित मानकीकृत क्रॉस-सेक्शनल आकार हैं। इन्हें बिल्डिंग फ्रेम, पुल, टावर और भारी उपकरण नींव में झुकने, कतरनी, अक्षीय और मरोड़ वाले भार उठाने के लिए डिज़ाइन किया गया है। बिल्ट-अप सेक्शन की तुलना में, हॉट-रोल्ड स्ट्रक्चरल स्टील प्रोफाइल लगातार यांत्रिक गुण, पूर्वानुमानित आयामी सहनशीलता और तेजी से निर्माण प्रदान करते हैं।
वाईएस स्टीलविभिन्न आकारों, लंबाई और स्टील ग्रेडों में संरचनात्मक स्टील प्रोफाइल की एक बड़ी सूची बनाए रखता है। प्रत्येक प्रोफ़ाइल को मिल परीक्षण प्रमाणपत्र और वैकल्पिक तृतीय-पक्ष निरीक्षण प्रदान किया जाता है। यह दस्तावेज़ीकरण इंजीनियरों को निर्माण से पहले उपज शक्ति, तन्य शक्ति, बढ़ाव और प्रभाव गुणों को सत्यापित करने में मदद करता है।
संरचनात्मक इस्पात परिवार में कई मानकीकृत आकार शामिल हैं। प्रत्येक प्रोफ़ाइल में एक विशिष्ट लोड-असर व्यवहार और कनेक्शन विधि होती है। वाईएस स्टील द्वारा आपूर्ति किए जाने वाले सबसे आम प्रकार नीचे सूचीबद्ध हैं।
स्टील प्रोफाइल विभिन्न आकारों में निर्मित होते हैं। नीचे दी गई तालिका वाईएस स्टील द्वारा आपूर्ति किए गए अनुभागों के लिए विशिष्ट ऊंचाई, चौड़ाई और वजन सीमा दिखाती है। 6 मीटर से 18 मीटर तक की कस्टम लंबाई उपलब्ध है, और कट-टू-लेंथ सेवाओं की व्यवस्था की जा सकती है।
| प्रोफ़ाइल प्रकार | मानक पदनाम | विशिष्ट आकार सीमा | भार वर्ग | सामान्य अनुप्रयोग |
|---|---|---|---|---|

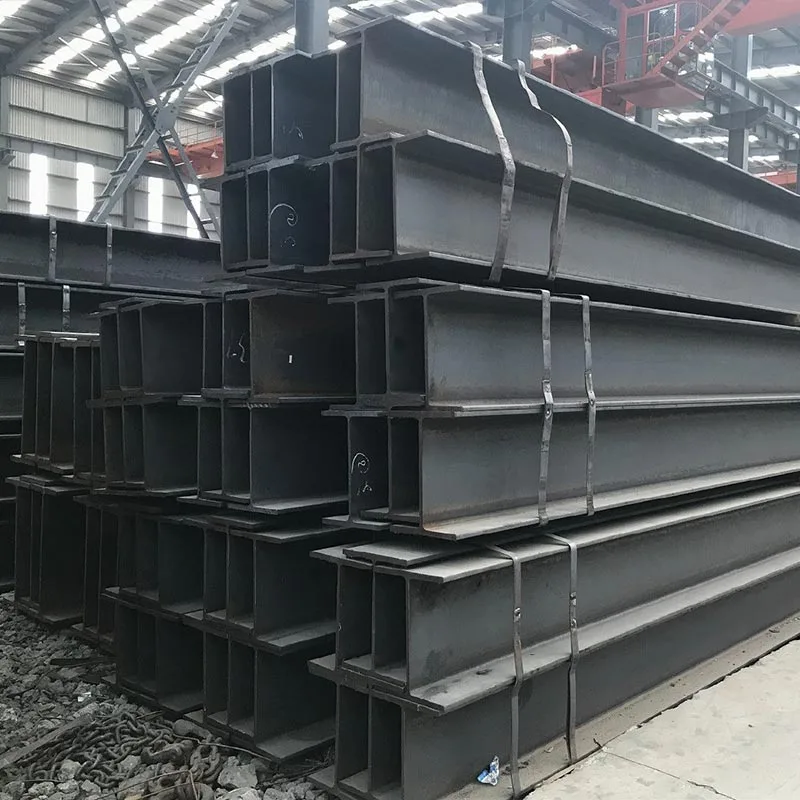

| हे बीम | एचईए, एचईबी, एचईएम, एचडब्ल्यू, एचएम, एचएन | 100 मिमी x 100 मिमी से 1000 मिमी x 400 मिमी | 16.7 किग्रा/मी. से 416 किग्रा./मी | ऊँचे-ऊँचे स्तंभ, पुल के गार्डर, भारी ढाँचे |
| मैं दमक | आईपीई, आईपीएन | 80 मिमी से 750 मिमी ऊंचाई | 6.0 किग्रा/मीटर से 224 किग्रा/मी | फ़्लोर बीम, मोनोरेल, क्रेन रनवे |

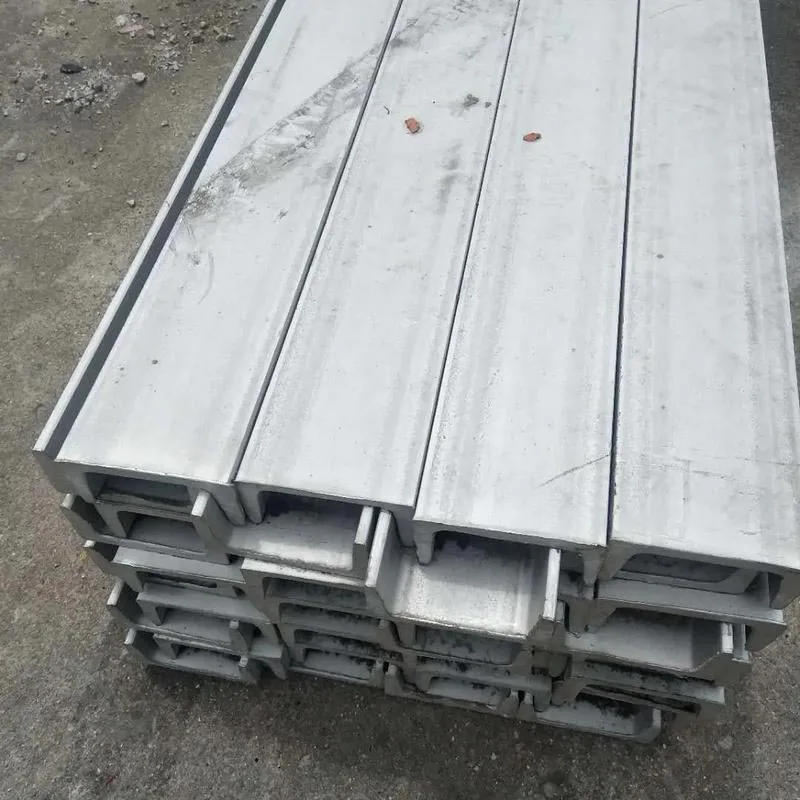

| चैनल | यूपीएन, यूपीई, सी | 50 मिमी से 400 मिमी ऊंचाई | 5.6 किग्रा/मीटर से 104 किग्रा/मी | ब्रेसिंग, साइड रेल्स, शहतीर, बिल्ट-अप सेक्शन |

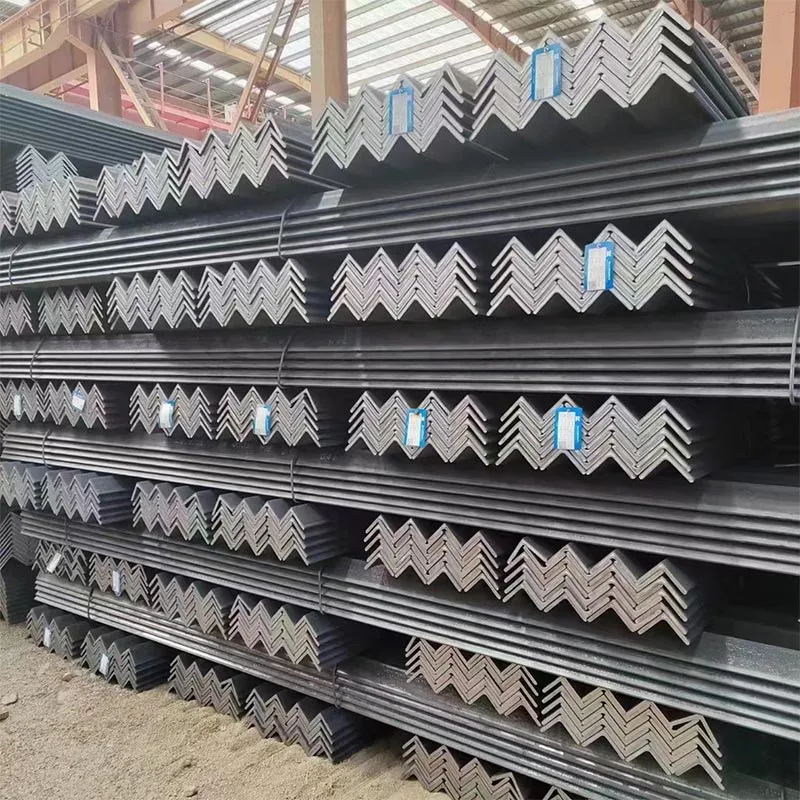

| समान कोण | L | 20 मिमी x 20 मिमी x 3 मिमी से 250 मिमी x 250 मिमी x 35 मिमी | 0.88 किग्रा/मीटर से 128 किग्रा/मी | ट्रस, कनेक्शन, लिंटल्स, सपोर्ट |
| असमान कोण | L | 30 मिमी x 20 मिमी x 3 मिमी से 200 मिमी x 150 मिमी x 18 मिमी | 1.12 किग्रा/मीटर से 46.1 किग्रा/मी | ब्रैकेट, फ्रेम, स्टिफ़नर |
| वर्गाकार खोखला अनुभाग | एसएचएस | 20 मिमी x 20 मिमी x 2 मिमी से 400 मिमी x 400 मिमी x 20 मिमी | 1.05 किग्रा/मीटर से 238 किग्रा/मी | कॉलम, वास्तुशिल्प फ्रेम, मशीन बेस |
| आयताकार खोखला अनुभाग | आरएचएस | 50 मिमी x 25 मिमी x 2.5 मिमी से 500 मिमी x 300 मिमी x 20 मिमी | 2.72 किग्रा/मी. से 239 किग्रा/मी | पोर्टल फ्रेम, ट्रस, संरचनात्मक बीम |
| गोलाकार खोखला अनुभाग | सीएचएस | 21.3 मिमी ओडी x 2.0 मिमी से 610 मिमी ओडी x 20 मिमी | 0.95 किग्रा/मीटर से 291 किग्रा/मी | पाइल्स, कॉलम, रेलिंग, स्पेस फ्रेम |
वाईएस स्टील कार्बन स्टील, उच्च शक्ति वाले कम-मिश्र धातु स्टील और अपक्षय स्टील में संरचनात्मक स्टील प्रोफाइल की आपूर्ति करती है। ग्रेड का चुनाव लोडिंग, तापमान, संक्षारण वातावरण और वेल्डेबिलिटी आवश्यकताओं पर निर्भर करता है। नीचे दी गई तालिका सामान्य ग्रेड और उनके यांत्रिक गुणों का सारांश प्रस्तुत करती है।
| इस्पात श्रेणी | मानक | न्यूनतम. उपज शक्ति (एमपीए) | तन्यता ताकत (एमपीए) | बढ़ाव (%) | प्रभाविता परीक्षण |
|---|---|---|---|---|---|
| ए36 | एएसटीएम | 250 | 400 – 550 | ≥20 | वैकल्पिक |
| ए572 ग्रेड 50 | एएसटीएम | 345 | 450 – 650 | ≥18 | वैकल्पिक |
| ए992 | एएसटीएम | 345-450 | ≥450 | ≥18 | वैकल्पिक |
| S235JR | एन 10025-2 | 235 | 360 – 510 | ≥24 | 20°C / 27J |
| S275JR | एन 10025-2 | 275 | 410 – 560 | ≥21 | 20°C / 27J |
| S355J2 | एन 10025-2 | 355 | 470-630 | ≥20 | -20°C/27J |
| एसएस400 | जेआईएस जी3101 | 245 | 400 – 510 | ≥17 | वैकल्पिक |
| SM490A | जेआईएस जी3106 | 325 | 490 – 610 | ≥17 | वैकल्पिक |
| Q235B | जीबी/टी 700 | 235 | 370-500 | ≥26 | 20°C / 27J |
| Q355B | जीबी/टी 1591 | 355 | 470-630 | ≥20 | 20°C / 34J |
विभिन्न बाज़ार विभिन्न आयामी और भौतिक मानकों का उपयोग करते हैं। नीचे दी गई तालिका सामान्य मानकों को दिखाती है जो हॉट-रोल्ड अनुभागों पर लागू होते हैं।
| क्षेत्र/मानक निकाय | मुख्य मानक | विशिष्ट ग्रेड | उत्पाद रेंज कवर की गई |
|---|---|---|---|
| संयुक्त राज्य अमेरिका/एएसटीएम | एएसटीएम ए6/ए6एम, ए36/ए36एम, ए572/ए572एम, ए992/ए992एम | ए36, ए572 ग्रेड 50, ए992 | चौड़ा निकला हुआ किनारा, आई-बीम, चैनल, कोण, शीट पाइलिंग |
| यूरोप/सीईएन | एन 10025-2, एन 10034, एन 10210-2, एन 10219-2 | S235JR, S275JR, S355J2 | आईपीएन, आईपीई, एचईए/एचईबी/एचईएम, यूपीएन/यूपीई, खोखले अनुभाग |
| जापान/जेआईएस | जेआईएस जी3101, जेआईएस जी3106, जेआईएस जी3192 | एसएस400, एसएम490ए | एच-बीम, आई-बीम, चैनल, कोण, शीट पाइल्स |
| चीन/जीबी | जीबी/टी 706, जीबी/टी 11263, जीबी/टी 1591 | Q235B, Q355B | हॉट-रोल्ड एच-बीम, आई-बीम, चैनल, कोण |
| अंतर्राष्ट्रीय/आईएसओ | आईएसओ 657 श्रृंखला | Fe 360, Fe 510 | हॉट-रोल्ड स्टील अनुभाग |
आयामी सटीकता फिट-अप, वेल्डिंग समय और संरचनात्मक प्रदर्शन को प्रभावित करती है। YS स्टील ASTM A6/A6M, EN 10034, EN 10210-2, और GB/T 706 द्वारा परिभाषित सहनशीलता सीमाओं का पालन करता है। मुख्य सहनशीलता पैरामीटर नीचे सूचीबद्ध हैं।
स्टील प्रोफाइल की आपूर्ति निम्नलिखित सतह स्थितियों में की जा सकती है:
ये प्रोफाइल संरचनात्मक और वास्तुशिल्प उद्देश्यों की एक विस्तृत श्रृंखला को पूरा करते हैं। वाईएस स्टील ने निम्नलिखित क्षेत्रों में परियोजनाओं के लिए अनुभागों की आपूर्ति की है:
सामग्री की मांग तैयार करते समय, इंजीनियरों को निम्नलिखित पैरामीटर शामिल करने चाहिए:
वाईएस स्टील विश्वसनीय लीड समय और पूर्ण ट्रैसेबिलिटी के साथ संरचनात्मक स्टील प्रोफाइल की आपूर्ति करता है। प्रत्येक शिपमेंट में ताप संख्या पहचान, मिल परीक्षण प्रमाणपत्र और आयामी निरीक्षण रिपोर्ट शामिल हैं। कंपनी कंटेनरीकृत निर्यात के लिए कट-टू-लेंथ सेक्शन, ड्रिल्ड या कॉप्ड सिरे और कस्टम पैकिंग प्रदान कर सकती है। एएसटीएम, ईएन, जेआईएस और जीबी विशिष्टताओं को कवर करने वाली बहु-मानक इन्वेंट्री के साथ, वाईएस स्टील ग्राहकों को खरीद को समेकित करने और आपूर्ति-श्रृंखला जोखिम को कम करने में मदद करता है।
प्रश्न: एच-बीम और आई-बीम के बीच क्या अंतर है?
ए:समान ऊंचाई के आई-बीम की तुलना में एच-बीम में व्यापक फ्लैंज और मोटा वेब होता है। एच-बीम की फ्लैंज सतहें लगभग समानांतर होती हैं, जो बोल्ट कनेक्शन को आसान बनाती हैं। आई-बीम में पतले फ्लैंज होते हैं और एक दिशा में झुकने के लिए अधिक कुशल होते हैं, लेकिन उनमें पार्श्व मरोड़ वाला बकलिंग प्रतिरोध कम होता है। एच-बीम का उपयोग आमतौर पर स्तंभों और संयुक्त अक्षीय-झुकने वाले सदस्यों के रूप में किया जाता है, जबकि आई-बीम को अक्सर केवल समर्थित बीम और क्रेन गर्डर्स के लिए चुना जाता है। वाईएस स्टील तुलना के लिए विस्तृत अनुभाग संपत्ति तालिकाओं के साथ दोनों प्रकार की आपूर्ति करता है।
प्रश्न: भूकंप प्रतिरोधी संरचनाओं के लिए किस स्टील ग्रेड का उपयोग किया जाना चाहिए?
ए:भूकंपीय अनुप्रयोगों के लिए, इंजीनियर आमतौर पर 345 एमपीए और 450 एमपीए के बीच निर्दिष्ट उपज शक्ति वाले ग्रेड का चयन करते हैं, जैसे एएसटीएम ए992, ए572 जीआर.50, एस355जे2, या क्यू355बी। ये ग्रेड संतुलित उपज-से-तन्यता अनुपात और अच्छी लचीलापन प्रदान करते हैं। A992 को विशेष रूप से बिल्डिंग फ्रेम में उपयोग किए जाने वाले चौड़े-फ़्लेंज अनुभागों के लिए डिज़ाइन किया गया है और इसका अधिकतम उपज-से-तन्यता अनुपात 0.85 है। भूकंपीय क्षेत्रों में वेल्डेड पल कनेक्शन के लिए, कठोरता और मोटाई गुणों को भी निर्दिष्ट किया जा सकता है। वाईएस स्टील आवश्यकता पड़ने पर -20 डिग्री सेल्सियस या -40 डिग्री सेल्सियस पर चार्पी प्रभाव परीक्षण के साथ प्रोफाइल की आपूर्ति कर सकता है।
प्रश्न: क्या वाईएस स्टील कस्टम कटिंग, ड्रिलिंग और अंतिम तैयारी प्रदान कर सकता है?
ए:हाँ। वाईएस स्टील कट-टू-लेंथ, मेटर कटिंग, ड्रिलिंग, नॉचिंग, कोपिंग और वेल्ड तैयारी सहित मूल्य वर्धित प्रसंस्करण प्रदान करता है। प्रसंस्करण सुविधाएं 1000 मिमी ऊंचाई तक एच-बीम और 610 मिमी व्यास तक खोखले खंडों को संभाल सकती हैं। विशिष्ट परियोजनाओं के लिए कस्टम एंड-प्लेट तैयारी और कैम्बरिंग की भी व्यवस्था की जा सकती है। प्रेषण से पहले निर्माण चित्र और सहनशीलता रिपोर्ट प्रदान की जाती हैं।
प्रश्न: स्ट्रक्चरल स्टील प्रोफाइल के साथ कौन सा दस्तावेज़ प्रदान किया जाता है?
ए:वाईएस स्टील के प्रत्येक ऑर्डर में मिल परीक्षण प्रमाणपत्र शामिल होता है, जो ताप संख्या, रासायनिक संरचना, यांत्रिक परीक्षण परिणाम और मानक अनुपालन को रिकॉर्ड करता है। अतिरिक्त दस्तावेज़ जैसे EN 10204 3.1 या 3.2 प्रमाणपत्र, आयामी निरीक्षण रिपोर्ट और तृतीय-पक्ष निरीक्षण विज्ञप्ति अनुरोध पर उपलब्ध हैं। निर्यात ऑर्डर के लिए, गंतव्य देश की आवश्यकताओं के अनुसार पैकिंग सूचियां, लदान के बिल और मूल प्रमाण पत्र तैयार किए जाते हैं।
प्रश्न: स्ट्रक्चरल स्टील प्रोफाइल की कीमत कैसे होती है और यूनिट लागत पर क्या प्रभाव पड़ता है?
ए:इकाई मूल्य आमतौर पर प्रति मीटर सैद्धांतिक वजन को ग्रेड-विशिष्ट आधार मूल्य से गुणा करने पर आधारित होता है। लागत को प्रभावित करने वाले कारकों में चयनित स्टील ग्रेड, प्रोफ़ाइल प्रकार, अनुभाग आकार, मात्रा, लंबाई सहनशीलता, सतह उपचार और वितरण शर्तें शामिल हैं। स्टील बिलेट और स्क्रैप की बाजार कीमतें भी अंतिम कोटेशन को प्रभावित करती हैं। वाईएस स्टील सामग्री, प्रसंस्करण और माल ढुलाई लागत के विवरण के साथ पारदर्शी कोटेशन प्रदान करता है। कंटेनरीकृत ऑर्डर के लिए, इष्टतम नेस्टिंग और बंडल योजना शिपिंग व्यय को कम करने में मदद करती है।
